토닉공법이란?

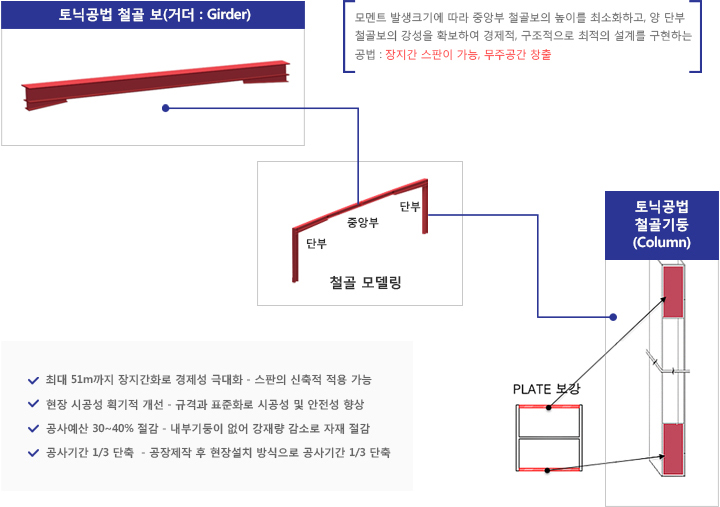

철골부재를 결정함에 있어 모멘트가 작게 발생하는 중앙부는 부재크기를 최소화하여 설계하고 모멘트가 크게 발생하는 양 단부는 특수 보강하여 부재를 최적의 크기로 설계하여 변단면 형태의 거더(Girder)와 컬럼(Column)을 제작하여 시공하는 기술이며, 이러한 토닉 거더(TONIC Girder)와 토닉 컬럼(TONIC Column)이 구조적으로 거동할 때 응력분포 상 가장 효율적인 철골구조를 이루게 되어 강재량을 획기적으로 줄일 수 있는 경제적인 라멘식 철골조 건축공법.

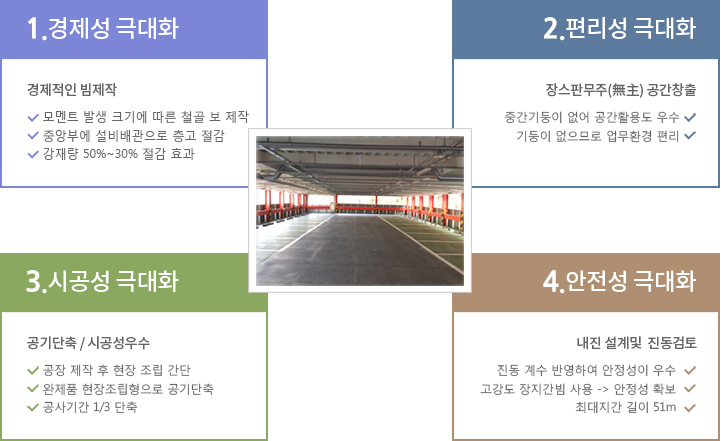

철골 강재량을 50%~30% 줄일 수 있으며, 공사기간을 1/3 단축시킬 수 있다.

토닉 거더
TONIC Girder

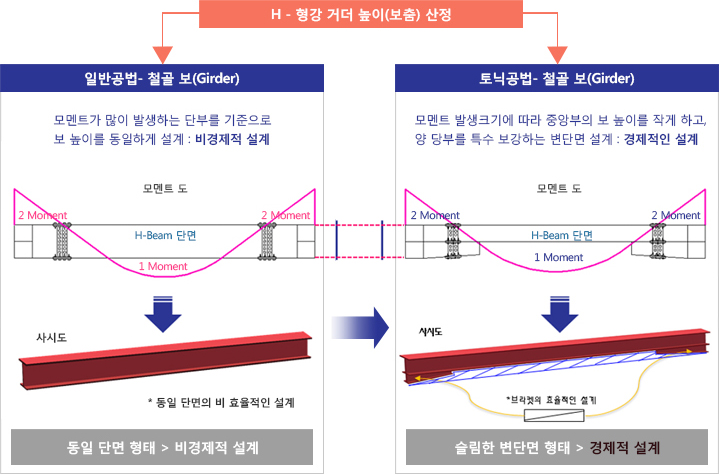

철골 보의 높이를 결정함에 있어 모멘트도를 기준으로 정모멘트가 발생하는 중앙부는 작은 부재를 선정하여 일차적으로 동일단면 형태로 결정하고, 부모멘트가 발생하는 양 단부는 부재의 응력이 크므로 내력확보를 위해 중앙부와 동일한 부재크기를 사용하여 맞춤형으로 절단하여 양 단부에 TONIC 형태로 특수 구조보강함으로써 응력분포상 최적의 효율을 발휘하여 강재량을 획기적으로 줄이고 장스판이 가능하게 한 거더(Girder)

토닉 컬럼
TONIC Column

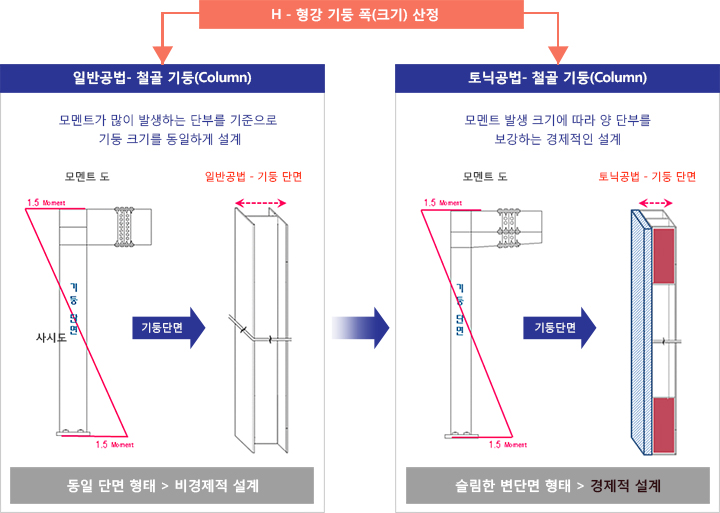

철골 기둥의 폭을 결정함에 있어 모멘트가 작게 발생하는 중앙부를 기준으로 작은 부재를 선정하여 일차적으로 동일단면 형태로 결정하고, 모멘트가 크게 발생하는 양 단부는 부재의 응력이 크므로 내력확보를 위해 플레이트를 맞춤형으로 절단하여 양 단부에 TONIC 형태로 특수 구조보강함으로써 응력분포상 최적의 효율을 발휘하여 강재량을 획기적으로 줄이는 컬럼(Colimn)
